QW/WQ潜水排污泵主要部件及特点

QW/WQ潜水排污泵产品用途：

QW/WQ潜水排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。

QW/WQ潜水排污泵产品特点：

①QW/WQ潜水排污泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过潜水排污泵的能力，能有效的通过排污泵泵口径的5倍纤维物质与直径为排污泵泵口径约50%的固体颗粒。

②QW/WQ潜水排污泵机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使潜水排污泵安全连续运行8000小时以上。

③QW/WQ潜水排污泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

④QW/WQ潜水排污泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对WQ潜水排污泵电机绝对保护。

⑤可根据用户需要配备全自动安全保护控制柜，对潜水排污泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。

⑥浮球开关可以根据所需液变化，自动控制潜水排污泵的起动与停止，不需专人看管，使用极为方便。

⑦QW/WQ潜水排污泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。

⑧能够在全扬程范围内使用，而保证电机不会过载。

⑨QW/WQ潜水排污泵有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

QW/WQ潜水排污泵结构特点：

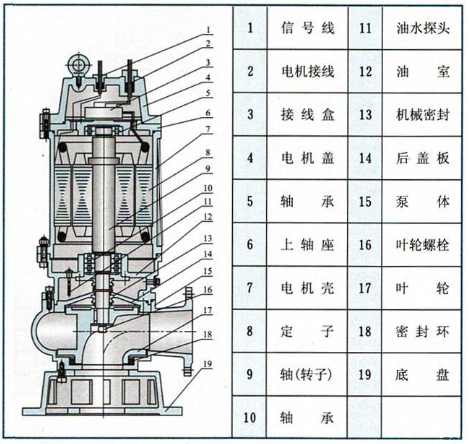

QW/WQ潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：

信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。

电机定子8：采用B级或F级绝缘。

漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。

叶轮17：叶轮采用单流道或双流道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。

泵体15：与叶轮配用，使得泵具有高的效率。

密封环18：装在泵体口环处，当叶轮因运转而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。
